服务网络监控

监控 > 服务网络监控

服务网络监控统计与当前设备相连的服务节点的延迟时间，以及网络节点的延迟时间和丢包率。

在服务网络监控页面，用户可进行如下操作：

选择列表视图或拓扑视图查看所有已配置服务节点和网络节点。
点击下拉菜单选择<网络监控节点>或<服务监控节点>，在搜索文本框中输入节点名称/IP地址/域名，然后点击按钮，页面将显示符合搜索条件的节点信息。
点击按钮，页面将转入配置模式，在此配置服务网络监控节点。
点击右上角的『预警规则配置』按钮配置预警规则。当该监控结果满足已设定的预警触发条件时，系统产生告警。详细信息，请参考预警规则配置一节。
点击服务网络监控趋势图右上角的“”，放大趋势图至整个页面。点击“”，将该趋势图隐藏。
点击按钮，当前视图将定位到设备的节点，并以高亮显示。
点击按钮，将当前视图放大一个等级。
点击按钮，将当前视图缩小一个等级。

配置服务网络监控节点

点击按钮，页面将转入配置模式。用户可根据自身网络拓扑，将鼠标悬停在节点处，点击节点右侧的加号按钮“”，弹出<新增节点>对话框。在此进行服务网络监控节点的配置。配置完成后，新创建的节点将显示在鼠标悬停节点的后方。

在服务网络监控节点配置页面，用户能够执行如下操作：

选择列表视图或拓扑视图查看所有已配置服务节点和网络节点。
点击下拉菜单选择<网络监控节点>或<服务监控节点>，在搜索文本框中输入节点名称/IP地址/域名，然后点击按钮，页面将显示符合搜索条件的节点信息。
点击按钮，将当前视图放大一个等级。
点击按钮，将当前视图缩小一个等级。
点击按钮，删除所有节点。
点击按钮，将选中的节点定位到页面中央，方便用户查看。
点击右上角的『预警规则配置』按钮配置预警规则。当该监控结果满足已设定的预警触发条件时，系统产生告警。详细信息，请参考预警规则配置一节。

<新增节点>对话框选项说明：

选项	说明
名称	指定需要创建的服务监控节点或网络监控节点的名称。
地址	指定服务监控节点或网络监控节点的地址。
接口	指定该节点与设备相连的接口。
探测频率	指定每隔多久探测一次数据。取值范围为15至120秒，默认值为30秒。
探测类型	指定探测类型，可以是： ICMP。 HTTP。若指定了该种类型的探测，用户仍可根据需要，在<端口>文本框中指定端口号，并在<URL>文本框中输入URL地址。 FTP。若指定了该种类型的探测，用户仍可根据需要，在<端口>文本框中指定端口号；勾选<高级>复选框后，在<用户名>和<密码>文本框中输入登录该FTP服务器的用户名和所需密码，并在<路径/文件名>文本框中指定FTP服务器路径或文件的名称。 SMTP。若指定了该种类型的探测，用户仍可根据需要，在<端口>文本框中指定端口号。 POP3。若指定了该种类型的探测，用户仍可根据需要，在<端口>文本框中指定端口号。 IMAP4。若指定了该种类型的探测，用户仍可根据需要，在<端口>文本框中指定端口号。 DNS。若指定了该种类型的探测，用户仍可根据需要，在<端口>文本框中指定端口号，并在<域名>文本框中输入域名地址。 LDAP。若指定了该种类型的探测，用户仍可根据需要，在<端口>文本框中指定端口号；勾选<高级>复选框后，在<用户名>和<密码>文本框中输入登录该LDAP服务器的用户名和所需密码。自定义。若指定了该种类型的探测，用户仍可根据需要，选择<TCP>或<UDP>单选按钮，并指定相应的端口值。
测试	点击『测试』按钮，测试该节点是否可达或服务是否可用。

编辑已创建的节点，选中该节点，然后在页面右侧的<节点配置>一栏，编辑需要改变的参数，并点击『确定』按钮。

完成配置后，用户可点击页面右上角的『返回』按钮，返回视图浏览模式。

注意：目前系统支持最多添加100个节点。

查看监控信息

在服务网络监控页面，用户可通过以下方式查看监控统计结果：

以拓扑视图或列表视图样式直观查看各个节点的名称、探测类型、接口、当前延迟时间、丢包率（仅网络节点可查看丢包率）、健康状态。
选中某节点，然后在页面下方查看其最近一小时的延迟/丢包率趋势图。
选中某节点，点击趋势图右上角的“”，放大查看该节点的趋势图统计信息。

放大页面后，用户可根据需要，执行以下操作：

在下拉菜单中选择<最近1小时>、<最近1天>、<最近1周>、<最近1月>或<自定义>，系统将显示指定时间内的统计信息。若选择<自定义>，系统弹出<自定义时间>对话框，用户可根据需要选择时间周期。用户最长可以指定从当前时间起往前30天的时间周期。

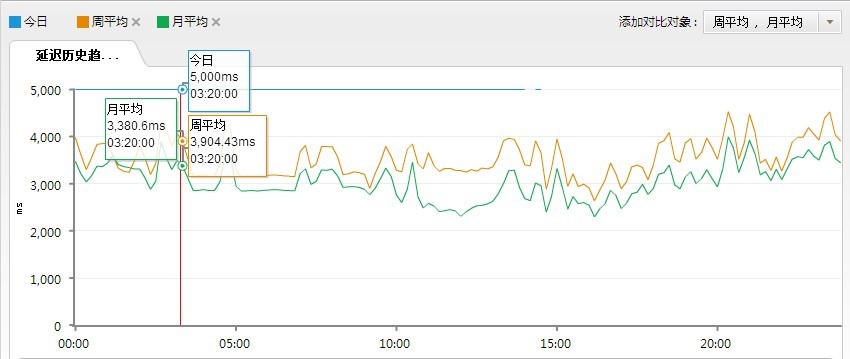

点击<进行对比>，弹出<趋势对比>对话框。在<添加对比对象>下拉菜单中勾选想要对比的时间段前面的复选框，系统将显示今日的趋势曲线与勾选时间段的趋势曲线对比图。如下图所示：
点击右上角的<返回>，关闭该页面返回视图浏览模式。
