URL重定向配置举例

本节提供一个URL重定向配置实例。

某公司总部有一套OA系统，并且选用一台Hillstone安全网关设备作为SCVPN设备端。现要求通过配置，实现客户端在登录SCVPN的同时成功登录OA系统。

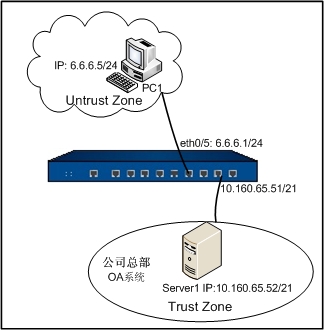

该实例通过配置URL重定向功能实现上述需求。组网图如下：

请按照以下步骤进行配置：

第一步：创建本地用户。

  1. 从工具栏的<对象用户>下拉菜单选择『本地用户』，弹出<本地用户>对话框。
  2. 在<本地服务器>下拉菜单中选择本地服务器“local”，并点击『新建』按钮，在下拉菜单中选中<用户>，弹出<新建用户>对话框。具体配置信息如下：
  3. 点击『确定』按钮，保存所做配置并返回上一级对话框/页面。

第二步：配置SCVPN地址池。

  1. 从页面左侧导航树选择并点击“配置网络SSL VPN”，进入SCVPN页面。
  2. 从页面右侧辅助栏的<任务>区选择『SSL VPN地址池』链接，进入SCVPN的地址池页面。
  3. 点击地址池列表左上角的『新建』按钮，弹出<地址池配置>对话框。在对话框的『基本配置』标签页，进行如下配置：
  4. 点击『确定』按钮，保存所做配置并返回上一级对话框/页面。

第三步：创建隧道接口（隧道接口的IP地址必须与SCVPN地址池的IP地址在同一网段）

  1. 从页面左侧导航树选择并点击“配置网络网络连接”，进入网络连接页面。
  2. 点击安全域列表左上角的『新建』按钮，弹出<安全域配置>对话框。具体配置信息如下：
  3. 点击『确定』按钮将配置的安全域添加进系统并且显示在安全域列表中。
  4. 点击接口列表左上角的『新建』按钮，弹出接口类型下拉菜单。
  5. 从下拉菜单中选择并点击<隧道接口>，系统弹出<接口配置>对话框。在对话框的『常规』标签页，进行如下配置：
  6. 点击『确定』按钮，保存所做配置并返回上一级对话框/页面。

第四步：配置SCVPN设备端。

  1. 从页面左侧导航树选择并点击“配置网络SSL VPN”，进入SCVPN页面。
  2. 点击SCVPN列表左上角的『新建』按钮或者从页面右侧辅助栏的<任务>区选择『新建SSL VPN』链接，弹出<SSL VPN配置>对话框。
  3. 阅读<欢迎页>内容，并在<SSL VPN名称>文本框中输入“ssl1”。
  4. 点击『下一步』按钮进入<接入用户>配置页面。在<AAA服务器>下拉菜单选择“local”，然后点击『添加』按钮。
  5. 点击『下一步』按钮进入<接入接口/隧道接口>配置页面。在该页面进行如下配置：
  6. 点击『下一步』按钮进入<策略/隧道路由配置>页面。在<IP>和<网络掩码>文本框分别输入“10.160.64.0”和“255.255.248.0”，然后点击『添加』按钮。
  7. 点击『高级配置』按钮，在<客户端/USB Key>页面进行如下配置：
  8. 点击『完成』按钮，保存所做配置并返回上一级对话框/页面。

第五步：编辑从VPN到Any的策略规则。

  1. 从页面左侧导航树选择并点击“配置安全策略”，进入策略页面。
  2. 在<源安全域>下拉菜单中选中“VPN”，<目的安全域>下拉菜单中选中“Any”，策略列表中显示符合条件的策略规则。选中源安全域为“VPN”且目的安全域为“Any”的策略规则对应的复选框，点击『编辑』按钮，弹出<策略配置>对话框。在<目的安全域>下拉菜单中选中“trust”。
  1. 点击『确定』按钮，保存所做配置并返回上一级对话框/页面。

第六步：在PC1的浏览器中输入https://6.6.6.1:4433，在弹出的登录页面输入用户名密码，分别是“test”和“test”。认证通过后下载并安装Hillstone Secure Connect。

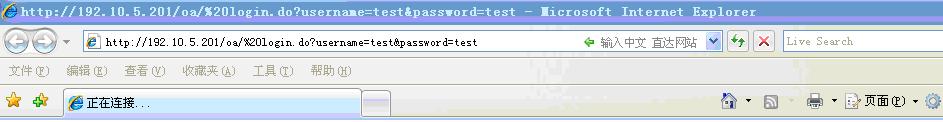

第七步：通过Web方式或客户端方式登录SCVPN设备端成功后，客户端自动跳转到OA系统认证页面并成功登陆，如下图：

同时，客户端菜单中增加“中文OA系统”菜单项，如下图：

当OA系统认证页面关闭后，用户可以点击“中文OA系统”菜单项，再次打开OA系统认证页面。
