QoS配置举例——IP QoS

本节提供一个IP QoS配置实例。该例要求限制IP地址段2.2.10.1到 2.2.10.100内的每个IP地址都有最多2M带宽，192.168.100.10到192.168.100.100中的所有IP地址共享10M带宽。设备通过ethernet0/0连接外网。

请按照以下步骤进行配置：

1. 从页面左侧导航树选择并点击“配置控制流量管理”，进入QoS配置页面。
2. 点击IP QoS列表上方的『新建』按钮，弹出<IP QoS>对话框，进行IP QoS规则的配置。具体配置信息如下：
   • 规则名称：exam_ipqos1
   • 限流对象：“接口”、“ethernet0/0”
   • IP：“IP范围”、“2.2.10.1”、“2.2.10.100”
   • 上行带宽：“每IP”、最大带宽“2000”
   • 下行带宽：“每IP”、最大带宽“2000”

3. 点击『确定』按钮保存所做配置并返回QoS页面。新创建的规则exam_ipqos1将显示在IP QoS列表中。
4. 点击IP QoS列表上方的『新建』按钮，弹出<IP QoS>对话框，进行IP QoS规则的配置。具体配置信息如下：
   • 规则名称：exam_ipqos2
   • 限流对象：“接口”、“ethernet0/0”
   • IP：“IP范围”、“192.168.100.10”、“192.168.100.100”
   • 上行带宽：“共享”、最大带宽“10000”
   • 下行带宽：“共享”、最大带宽“10000”

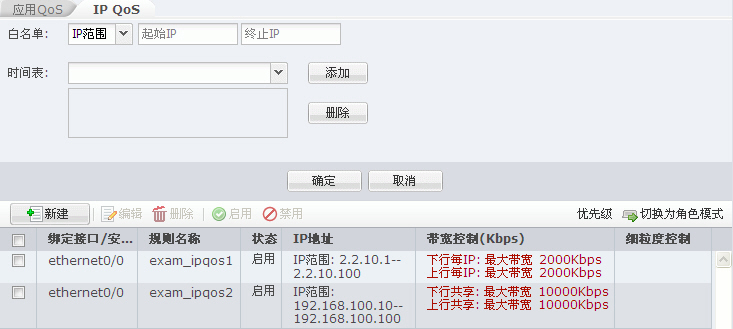

5. 点击『确定』按钮保存所做配置并返回QoS页面。新创建的规则exam_ipqos2将显示在IP QoS列表中。配置结果如下图所示：
