手工密钥VPN配置举例

本节提供一个手工密钥VPN配置实例。

在Hillstone安全网关A和Hillstone安全网关B之间建立一个安全隧道，PC1作Hillstone安全网关A端的主机，IP地址为188.1.1.2，网关为188.1.1.1；server1作为Hillstone安全网关B端的服务器，IP地址为10.110.88.210，网关是10.110.88.220。要求对PC1代表的子网（188.1.1.0/24）与Server1代表的子网（10.110.88.0/24）之间的数据流进行安全保护（通过基于策略的VPN方式实现VPN的应用）。安全协议采用ESP协议，加密算法采用3DES，验证算法采用SHA1，压缩算法采用DEFLATE。

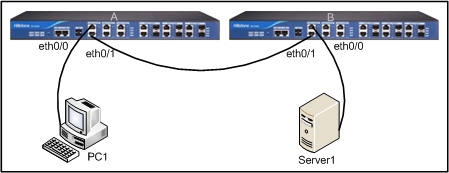

组网图如下：

请按照以下步骤进行配置：

第一步：配置安全网关接口。

安全网关A

  1. 访问“网络接口”，进入接口列表页面。
  2. 点击接口列表中ethernet0/0<操作>栏中的『编辑』按钮，主窗口显示接口基本配置选项。具体配置信息如下：
  1. 点击『应用』按钮保存所做配置，或者点击『确定』按钮保存所做配置并返回主配置页面。
  2. 点击接口列表ethernet0/1<操作>栏中的『编辑』按钮，主窗口显示接口基本配置选项。具体配置信息如下：
  1. 点击『应用』按钮保存所做配置，或者点击『确定』按钮保存所做配置并返回主配置页面。

安全网关B

  1. 访问“网络接口”，进入接口列表页面。
  2. 点击接口列表中ethernet0/0<操作>栏中的『编辑』按钮，主窗口显示接口基本配置选项。具体配置信息如下：
  1. 点击『应用』按钮保存所做配置，或者点击『确定』按钮保存所做配置并返回主配置页面。
  2. 点击接口列表ethernet0/1<操作>栏中的『编辑』按钮，主窗口显示接口基本配置选项。具体配置信息如下：
  1. 点击『应用』按钮保存所做配置，或者点击『确定』按钮保存所做配置并返回主配置页面。

第二步：配置名为VPN1的隧道。

安全网关A

  1. 访问“VPNIPSec VPN”，进入IPSec VPN列表页面。
  2. 点击<手工密钥VPN列表>中的『新建』按钮，主窗口显示手工密钥VPN配置选项。具体配置信息如下：
  1. 点击『确定』按钮将配置的VPN1添加进系统并且显示在<手工密钥VPN列表>中。

安全网关B

  1. 访问“VPNIPSec VPN”，进入IPSec VPN列表页面。
  2. 点击<手工密钥VPN列表>中的『新建』按钮，主窗口显示手工密钥VPN配置选项。具体配置信息如下：
  1. 点击『确定』按钮将配置的VPN1添加进系统并且显示在<手工密钥VPN列表>中。

第三步：配置路由。

安全网关A

  1. 访问“网络路由目的路由”，进入目的路由列表页面。
  2. 点击目的路由列表中『新建』按钮，弹出<目的路由配置>对话框，目的路由具体配置信息如下：
  1. 点击『确定』按钮将配置的路由添加进系统并且显示在目的路由列表中。

安全网关B

  1. 访问“网络路由目的路由”，进入目的路由列表页面。
  2. 点击目的路由列表中『新建』按钮，弹出<目的路由配置>对话框，目的路由具体配置信息如下：
  1. 点击『确定』按钮将配置的路由添加进系统并且显示在目的路由列表中。

第四步：配置安全网关策略规则。

安全网关A

  1. 访问“防火墙策略”，进入策略列表页面。
  2. 在列表<源安全域>下拉菜单中选中“trust”，<目的安全域>下拉菜单中选中“untrust”，并点击『新建』按钮，主窗口显示策略基本配置选项。具体配置信息如下：
  1. 点击『确定』按钮将配置的策略添加进系统并且显示在策略列表中。

安全网关B

  1. 访问“防火墙策略”，进入策略列表页面。
  2. 在列表<源安全域>下拉菜单中选中“trust”，<目的安全域>下拉菜单中选中“untrust”，并点击『新建』按钮，主窗口显示策略基本配置选项。具体配置信息如下：
  1. 点击『确定』按钮将配置的策略添加进系统并且显示在策略列表中。
  2. 在列表<源安全域>下拉菜单中选中“untrust”，<目的安全域>下拉菜单中选中“trust”，并点击『新建』按钮，主窗口显示策略基本配置选项。具体配置信息如下：
  1. 点击『确定』按钮将配置的策略添加进系统并且显示在策略列表中。

完成以上配置后，安全网关A和安全网关B之间的安全隧道便建立成功了。子网（188.1.1.0/24）与Server1代表的子网（10.110.88.0/24）之间的数据流将会被加密传输。
