数据包三层处理流程

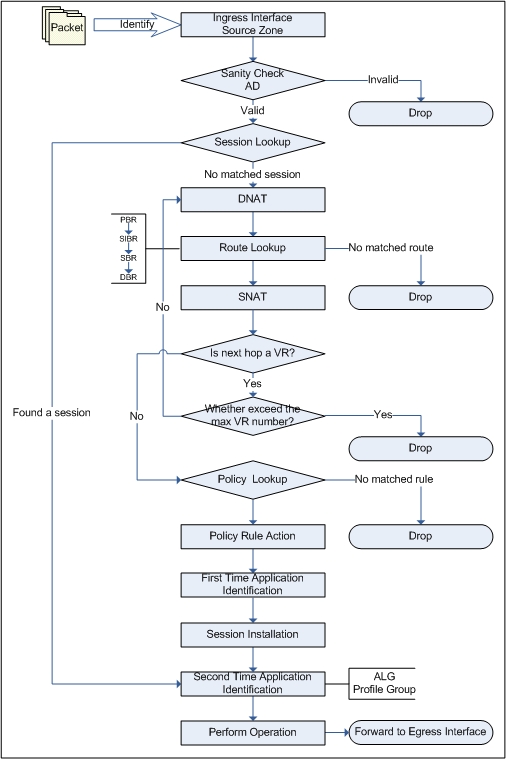

StoneOS的数据包三层处理流程如下图所示（Deny Session功能为关闭状态）：

1. 识别数据包的逻辑入接口，可能是一般无标签接口，也可能是子接口。从而确定数据包的源安全域。
2. StoneOS对数据包进行合法性检查。如果源安全域配置了攻击防护功能，系统会在这一步同时进行攻击防护功能检查。
3. 会话查询。如果该数据包属于某个已建立会话，则跳过4到10，直接进行第11步。
4. 目的NAT（DNAT）操作。如果能够查找到相匹配的DNAT规则，则为包做DNAT标记。因为路由查询需要DNAT转换的IP地址，所以先进行DNAT操作。
5. 路由查询。StoneOS的路由查询顺序从前到后依次为：策略路由（PBR） 源接口路由（SIBR） 源路由（SBR） 目的路由（DBR） ISP路由。此时，系统得到了数据包的逻辑出接口和目的安全域。
6. 源NAT（SNAT）操作。如果能够查找到相匹配的SNAT规则，则为包做SNAT标记。
7. 下一跳VR查询。如果下一跳为VR，则继续查看指定的下一跳VR是否超出最大VR数限制（当前版本系统仅允许数据包最多通过3个VR），如果超过则丢弃数据包，如果未超过，返回4；如果下一跳不是VR，则继续进行下一步策略查询。
8. 策略查询。系统根据数据包的源安全域、目的安全域、源IP地址和端口号、目的IP地址和端口号以及协议，查找策略规则。如果找不到匹配的策略规则，则丢弃数据包；如果找到匹配的策略规则，则根据规则指定的行为进行处理，分别是：

• 允许（Permit）：允许数据包通过。
• 拒绝（Deny）：拒绝数据包通过。
• 隧道（Tunnel）：将数据包转发到指定的隧道。
• 是否来自隧道（Fromtunnel）：检查数据包是否来自指定的隧道，如果是，则允许通过，如果不是，则丢弃。
• Web认证（WebAuth）：对符合条件的流量进行Web认证。


9. 第一次应用类型识别。系统根据策略规则中配置的端口号和服务，尝试识别应用类型。
10. 会话建立。
11. 如果需要，进行第二次应用类型识别。根据数据包的内容和流量行为再次对应用类型进行精确识别。
12. 应用层行为控制。根据确定的应用类型，系统将在此执行配置的Profile组和ALG功能。
13. 根据会话中记录的信息，例如NAT标记等，执行相应的处理操作，并且将数据包转发到出接口。


提示：关于Deny Session功能的详细说明，请参阅《Hillstone山石网科多核安全网关使用手册》。
