QoS配置举例——IP QoS中的多VR应用
本节提供一个IP QoS中的多VR应用配置实例。
现有200个IP地址段，分别为ip-range1（从1.1.1.1到1.1.1.10）、ip-range2（从2.1.1.1到2.1.1.10）……ip-range200（从200.1.1.1到200.1.1.10）。要求通过IP QoS配置，限定每个IP地址段的最大带宽为一定数值（比如1M、4M、10M……）。

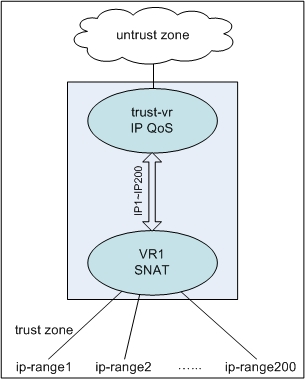

由于每个QoS Profile最多支持16个Class，要实现200个IP地址段的不同带宽限制，该示例采用多VR与IP QoS相结合的方案。示意图如下：
如上图，系统有两个VR，分别是trust-vr和VR1。在VR1中进行SNAT转换，将200个IP地址段分别转换成单个IP，即将ip-range1、ip-range2……ip-range200分别转换为IP1、IP2……IP200；然后将转换后的200个IP地址根据带宽进行分类，并在trust-vr中通过IP QoS配置对不同类的IP地址进行带宽限制。
请按照以下步骤进行配置：
第一步：开启安全网关的多VR功能。请使用以下命令行完成此配置。
hostname# exec vrouter enable
Warning: please reboot the device to make the change validation!
hostname# reboot
System reboot, are you sure? y/[n]: y |
第二步：重启设备后，创建VR1。请使用以下命令行完成此配置。
hostname(config)# ip vrouter VR1
hostname(config-vrouter)# exit
hostname(config)# |
第三步：配置安全域：
- 访问“网络
安全域”，进入安全域列表页面。
- 点击列表中“trust”对应<操作>栏的『编辑』按钮，弹出<安全域配置>对话框。具体配置信息如下：
- 安全域名称：trust
- 虚拟路由器：从下拉菜单中选择“VR1”
- 点击『确定』按钮保存所做配置。
第四步：创建200条地址条目，分别包含200个地址段：
- 访问“对象地址簿”，进入地址簿列表页面。
- 点击『新建』按钮，主窗口显示地址簿基本配置选项。在<名称>文本框中输入地址条目名称“ip-range1”，然后点击『添加』按钮，系统弹出<地址簿成员配置>文本框，具体配置信息如下：
- 类型：IP范围
- 成员：1.1.1.1 - 1.1.1.10
- 点击『确定』按钮保存所做配置，将地址成员添加到地址条目并返回地址簿成员配置页面。
- 点击『确定』按钮保存地址条目成员配置并返回地址簿列表页面。
- 重复步骤2到4，配置其它199条地址条目（ip-range2到ip-range200）。
第五步：创建200条地址条目，分别包含200个IP地址：
- 访问“对象地址簿”，进入地址簿列表页面。
- 点击『新建』按钮，主窗口显示地址簿基本配置选项。在<名称>文本框中输入地址条目名称“ip1”，然后点击『添加』按钮，系统弹出<地址簿成员配置>文本框，具体配置信息如下：
- 点击『确定』按钮保存所做配置，将地址成员添加到地址条目并返回地址簿成员配置页面。
- 点击『确定』按钮保存地址条目成员配置并返回地址簿列表页面。
- 重复步骤2到4，配置其它198条地址条目（ip2到ip200）。
第六步：在VR1中创建200条SNAT规则，将200个地址段分别转换成200个IP地址：
- 访问“防火墙NAT源NAT”，进入源NAT列表页面。
- 点击『新建』按钮，并选中<高级配置>，主窗口显示源NAT高级配置选项。具体配置信息如下：
- 虚拟路由器：VR1
- 源地址：地址簿
- 地址簿：从下拉菜单中选中“ip-range1”
- 目的地址：地址簿
- 地址簿：从下拉菜单中选中“Any”
- 出接口：None
- 行为：NAT
- NAT地址：地址簿
- 地址簿：从下拉菜单中选中“ip1”
- 模式：动态端口
- Sticky：启用
- 点击『确定』按钮保存当前配置，生成ID为1的源NAT规则并返回源NAT列表页面。
- 通过以下命令行（CLI）配置该条源路由的下一跳路由为“trust-vr”。
hostname(config)# ip vrouter VR1
hostname(config-vrouter)# snatrule id 1 from ip-range1 to any evr trust-vr trans-to ip1
hostname(config-vrouter)# exit
hostname(config)# |
- 重复步骤2到6，配置其它199条SNAT规则。
第七步：将SNAT转换后的200个IP地址按照带宽进行分类，并创建地址条目，每个地址条目包含具有相同带宽的IP地址：
- 访问“对象地址簿”，进入地址簿列表页面。
- 点击『新建』按钮，主窗口显示地址簿基本配置选项。在<名称>文本框中输入地址条目名称“1m”，然后点击『添加』按钮，系统弹出<地址簿成员配置>文本框，具体配置信息如下：
- 点击『确定』按钮保存所做配置，将地址成员添加到地址条目并返回地址簿成员配置页面。
- 点击『添加』按钮，系统弹出<地址簿成员配置>文本框，具体配置信息如下：
- 点击『确定』按钮保存所做配置，将地址成员添加到地址条目并返回地址簿成员配置页面。
- 重复步骤4和5，为该地址条目添加其它具有相同带宽的IP地址。
- 点击『确定』按钮保存地址条目成员配置并返回地址簿列表页面。
- 重复步骤2到7，配置其它地址条目。
第八步：创建IP QoS规则，每条规则对应“第七步”中的一个地址条目：
- 访问页面“QoSIP QoS”，主窗口显示IP QoS配置选项。
- 配置第一条IP QoS规则。配置内容如下：
- 规则名称：1m
- 接口绑定：ethernet0/2
- IP地址：地址簿，从下拉菜单中选择“1m”
- 控制策略：上行 每IP 最大带宽1000；下行 每IP 最大带宽1000
- 点击『添加』按钮将配置的规则添加进系统并且显示在页面下方的IP QoS列表中。
- 重复步骤2和3，配置其它IP QoS规则。
