网络地址转换(NAT)介绍

网络地址转换(Network Address Translation)简称为NAT,是将IP数据包包头中的IP地址转换为另一个IP地址的协议。当IP数据包通过路由器或者安全网关时,路由器或者安全网关会把IP数据包的源IP地址和/或者目的IP地址进行转换。在实际应用中,NAT主要用于私有网络访问外部网络或外部网络访问私有网络的情况。NAT有以下优点:

私有网络一般使用私有地址,RFC1918规定的三类私有地址如下:

上述三个范围的IP地址不会在因特网上被分配,因而可以不必向ISPInternet Service Provider)或注册中心申请,而在公司或企业内部自由使用。

NAT的基本转换过程

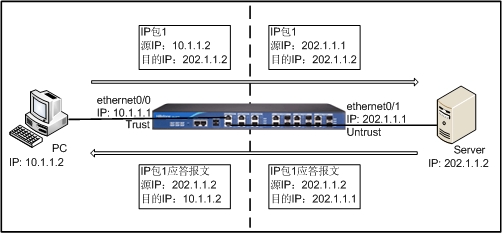

安全网关执行NAT功能时,处于公有网络和私有网络的连接处。下图描述了NAT的基本转换过程:

如上图所示,安全网关处于私有网络和公有网络的连接处。当内部PC10.1.1.2)向外部服务器(202.1.1.2)发送一个IP1时,IP包将通过安全网关。安全网关查看包头内容,发现该IP包是发向公有网络的,然后它将IP1的源地址10.1.1.2换成一个可以在Internet上选路的公有地址202.1.1.1,并将该IP包发送到外部服务器,与此同时,安全网关还在网络地址转换表中记录这一映射。外部服务器给内部PC发送IP1的应答报文2(其初始目的地址为202.1.1.1),到达安全网关后,安全网关再次查看包头内容,然后查找当前网络地址转换表的记录,用内部PC的私有地址10.1.1.2替换目的地址。这个过程中,安全网关对PCServer来说是透明的。对外部服务器来说,它认为内部PC的地址就是202.1.1.1,并不知道10.1.1.2这个地址。因此,NAT“隐藏”了企业的私有网络。

Hillstone 安全网关NAT功能

Hillstone 安全网关NAT功能将内部网络主机的IP地址和端口替换为安全网关外部网络的地址和端口,以及将安全网关的外部网络地址和端口转换为内部网络主机的IP地址和端口。也就是“私有地址+端口”与“公有地址+端口”之间的转换。

安全网关通过创建并执行NAT规则来实现NAT功能。NAT规则有两类,分别为源NAT规则(SNAT Rule)和目的NAT规则(DNAT Rule)。SNAT转换源IP地址,从而隐藏内部IP地址或者分享有限的IP地址;DNAT转换目的IP地址,通常是将受安全网关保护的内部服务器(如WWW服务器或者SMTP服务器)的IP地址转换成公网IP地址。
